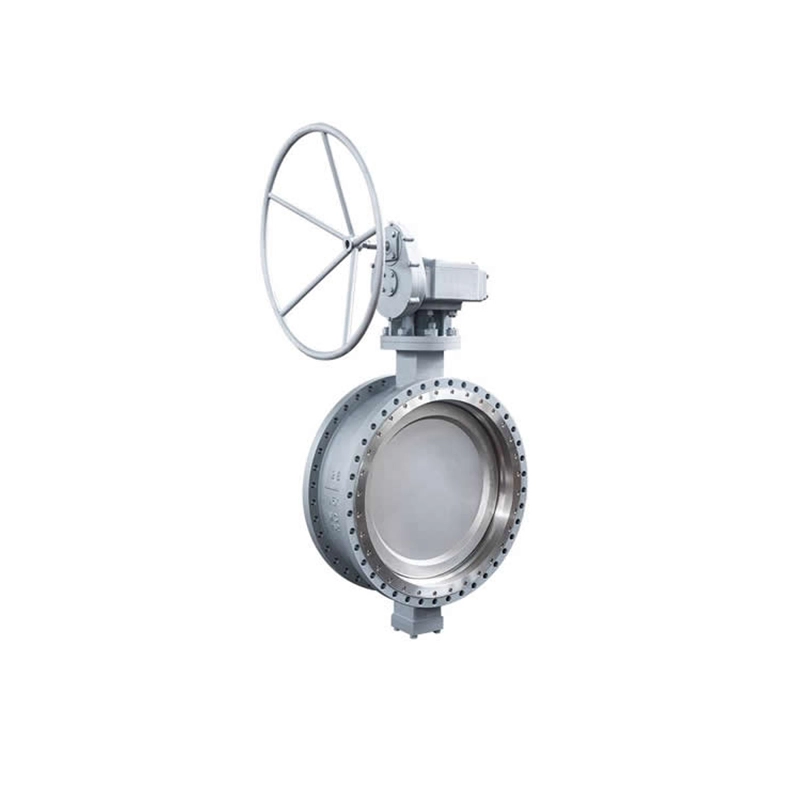

Двухфланцевый клапан-бабочка с тройным смещением
Двухфланцевый клапан-бабочка с тройным смещением

Двухфланцевый клапан-бабочка с тройным смещением

№ модели: D343
Форма соединения: Фланец
Форма печати: Силовое запечатывание
Рабочее давление: высокое давление (1,6 МПа < Pn < 10,0 МПа)
Материал поверхности уплотнения: металл с жестким уплотнением
Применение: Промышленное использование, Водное промышленное использование, Бытовое использование
Давление: Класс 150~Класс1500
Соединение: Фланцевое, бесфланцевое, сварка встык
Товарный знак: ОЭМ
Origin: Wenzhou
Режим вождения: ручной
Структура: Трехэксцентриковое уплотнение
Шток клапана: удлиненный
Рабочая температура: средняя температура (120°CКорпус клапана: литье
Размер: Дн40~Дн2400
Материал: Ci, Di, CS, Ss
Место: место металла, место PTFE, место резины
Спецификация: D343
Код ТН ВЭД: 8481804090
запрос цены КОНТАКТЫ

Описание продукта

№ модели: D343
Форма соединения: Фланец
Форма печати: Силовое запечатывание
Рабочее давление: высокое давление (1,6 МПа < Pn < 10,0 МПа)
Материал поверхности уплотнения: металл с жестким уплотнением
Применение: Промышленное использование, Водное промышленное использование, Бытовое использование
Давление: Класс 150~Класс1500
Соединение: Фланцевое, бесфланцевое, сварка встык
Товарный знак: ОЭМ
Origin: Wenzhou
Режим вождения: ручной
Структура: Трехэксцентриковое уплотнение
Шток клапана: удлиненный
Рабочая температура: средняя температура (120°C<T<450°C)
Корпус клапана: литье
Размер: Дн40~Дн2400
Материал: Ci, Di, CS, Ss
Место: место металла, место PTFE, место резины
Спецификация: D343
Код ТН ВЭД: 8481804090


Размер: 3"(DN80)-96"(DN2400)
Давление: 150–600 фунтов / PN16– PN100.
Материал: WCB, WCC, WC6, WC9, C5, C12, C12A, LCB, LCC, LC1, LC3, CF8, CF8M, CF3, CF3M, CF8C
Среда: вода, масло, газ, пар

Стандарты:
1) Дизайн и производство:  MSS SP-68
2) Лицом к лицу/встык: ANSI B16.10
3) Размеры фланца: ANSI B16.5A
4) Размеры для стыковой сварки: ANSI B16.25
5) Рейтинг давления и температуры: ANSI B16.34

6) Проверка и испытание:

Названия частей

Материалы деталей

Тело

ВКБ

LCB

WC6

CF8

CF8M

CF3

CF3M

Диск

ВКБ

LCB

WC6

CF8

CF8M

CF3

CF3M

Корень

F6a

F304

F6a

F304

F316

F304L

F316L

Сиденье/кольцо седла

PTFE/RPTFE/НЕЙЛОН/DEVLON/PEEK или МЕТАЛЛ

Упаковка

Графит/ПТФЭ

Прокладка

SS304+Графит/SS304+Графит

Болты/гайки

В7/2Н

L7/4

Б16/4

В8/8

Б8М/8М

В8/8

Б8М/8М

Подходящая среда

В.О.Г и др.

HNO3, CH3OOH и т.д.

Подходящая температура

-29~425 °С

-46~340 °С

-46~340 °С

-196~427 °С

-196~427 °С

-196~427 °С

-196~427 °С
